Бойлер косвенного нагрева — зачем он нужен. Что такое косвенный нагрев

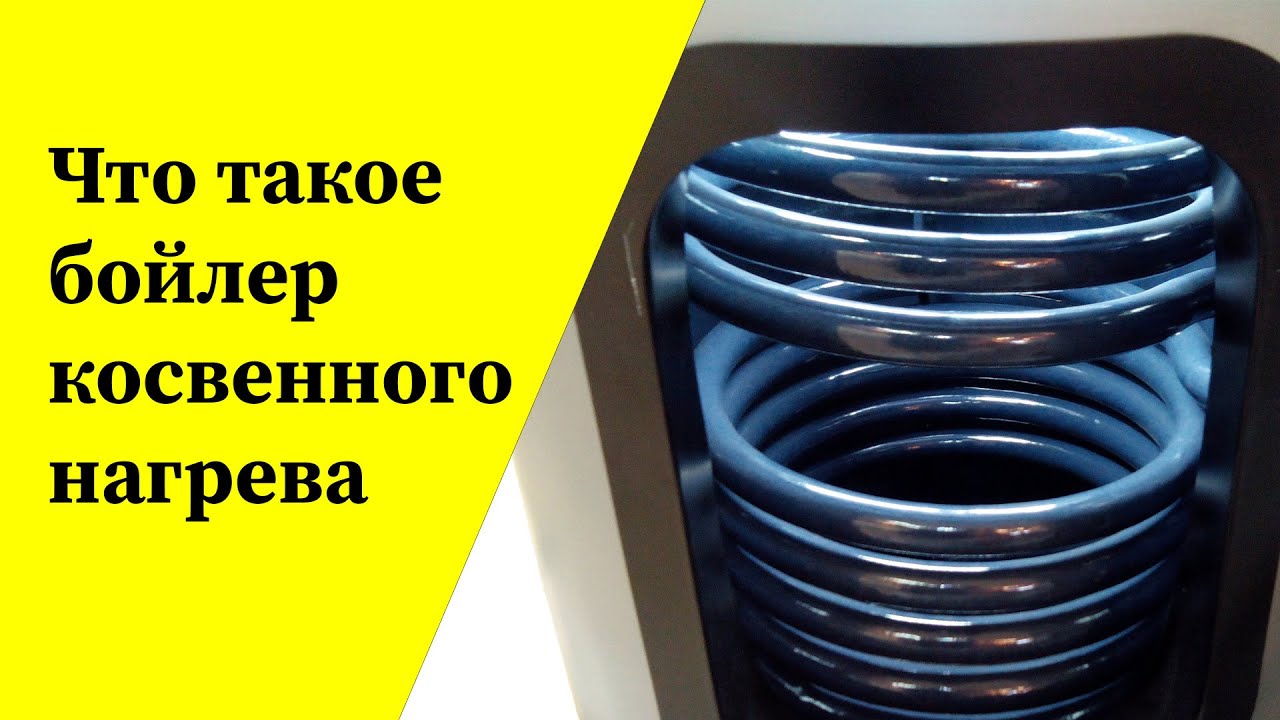

В этой статье я расскажу о бойлерах косвенного нагрева. Бойлер (от англ. boiler), ещё одно название накопительный водонагреватель ― это утеплённая ёмкость, в которую встроен теплообменник. Конструкция теплообменника бывает разная, как и их количество. Наиболее распространённая конструкция теплообменника спираль.

Бойлер косвенного нагрева — конфигурации

Я знаю около десятка конфигураций. Её я подбираю она в зависимости от того, какую задачу мне нужно решить.

Бойлер косвенного нагрева с одним теплообменником я устанавливаю, если нужно приготавливать горячую воду от единственного источника энергии. Это может быть твердотопливный, электрический или газовый котёл с одним контуром.

Бойлер косвенного нагрева Tesy
Бойлер косвенного нагрева Tesy

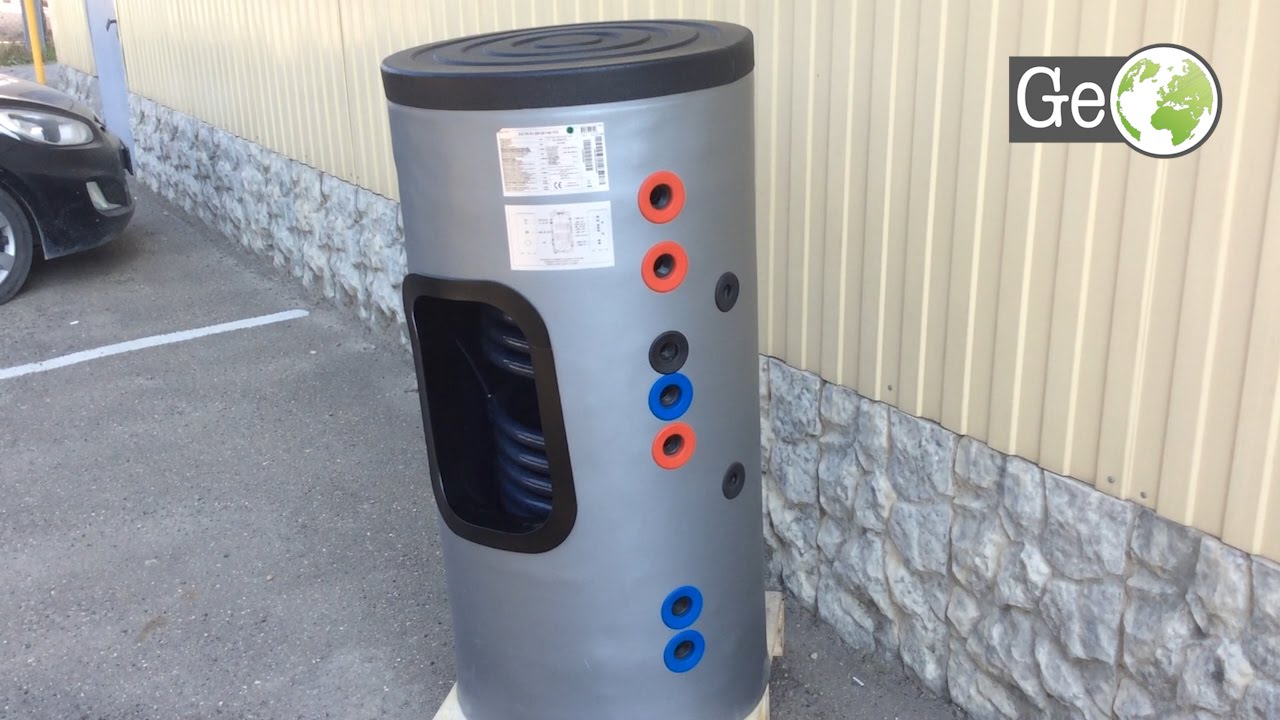

Бойлеры с двумя теплообменниками монтирую, когда источников тепла – два. Например, я установил в частном доме твердотопливный котёл и солнечные коллекторы. Или, например, электрический и твердотопливный котёл. В этом случае один источник тепла подключается к одной спирали бойлера, а другой источник ко второму теплообменнику.

Водонагреватель косвенного нагрева Tesy
Водонагреватель косвенного нагрева Tesy

Принцип работы бойлера

Принцип работы я думаю понятен – вода для ГВС нагревается от того источника, который более удобен или выгоден в определённое время.

Приведу пример: дом отапливается электрическим котлом и есть гелиосистема. Днём солнце бесплатно нагревает воду. Ночью вода в бойлере нагревается от электрического котла, который работает по ночному тарифу.

Меньше распространены бойлеры с теплообменником огромного размера. Такие водонагреватели ставлю там, где источник тепла низкотемпературный, например, тепловой насос.

Водонагреватель косвенного нагрева с мультиспиралью
Водонагреватель косвенного нагрева с мультиспиралью

Большая спираль у такого водонагревателя позволяет быстро нагревать воду. Если мне нужен большой теплообменник в бойлере, но такого я найти не могу или он дорого стоит, то я делаю так:

Покупаю водонагреватель косвенного нагрева с двумя теплообменниками и соединяю эти спирали в одну с помощью фитингов и трубы.

Также распространены бойлеры с конструкцией бак в баке, это когда вместо спирали установлен меньший бак внутри самой ёмкости.

Водонагреватель косвенного нагрева Tesy бак в баке
Водонагреватель косвенного нагрева Tesy бак в баке

Водонагреватель с конструкцией бак в баке эффективнее, чем водонагреватель со спиральными теплообменниками. Например, бойлер ACV, объёмом 300 л, по эффективности производства горячей воды можно сравнить с бойлером Tesy, объёмом 500 литров.

Это связано с тем, что внутренний бак в бойлере ACV сделан из нержавеющей стали, а теплообменник в Tesy, покрыт специальным композитным материалом. У нержавейки теплопередача больше и площадь теплообмена больше, чем у спирального. Больше площадь-больше теплообмен за единицу времени. Поэтому воду нагреть такой бойлер сможет быстрее.



Но у бойлеров бак в баке есть большой недостаток. Они не очень надёжны и очень прихотливы к качеству монтажа и эксплуатации. За последние 10 лет я видел 7 лопнувших баков в бойлерах и буферах. А вот поломанного бойлера со спиральным теплообменником ещё ни разу не видел.

Зачем нужны бойлеры косвенного нагрева

Бойлер косвенного нагрева приготавливает и сохраняет горячую воду в процессе своей работы. С помощью бойлера можно получить поток горячей воды в любой точке дома, с постоянной температурой. И даже если люди в доме откроют одновременно 3 крана с горячей водой, то во всех кранах температура горячей воды будет одинакова.

Водонагреватель косвенного нагрева 200 литров
Водонагреватель косвенного нагрева 200 литров

Если вы купаетесь в душевой и в это время кто-то включает воду в соседнем помещении (например, кухне), и вас ошпаривает кипятком ― то в этом доме, 100% нет бойлера косвенного нагрева.

В домах, где несколько санузлов, без бойлера косвенного нагрева получить воду одинаковым напором и температурой просто невозможно.

Я много раз видел, как люди в двух или трёхэтажный дом ставят двухконтурный газовый котел и думают, что его хватит для приготовления горячей воды на весь дом.

Потом заселяются и нервничают, потому что котёл не справляется.

Двухконтурный котел, мощностью 24 кВт, сможет нагреть воду в протоке максимум для двух точек водоразбора. Я открыл 2 крана с горячей водой: на кухне и в ванной. Если котел стоит недалеко, то его мощности хватит, чтобы нагревать воду в протоке.

А если котел стоит в подвале, кто-то открыл кран на кухне и ванной, то на втором этаже, открыв кран с горячей водой вы её не дождётесь. Вот для таких случаев ставят бойлер косвенного нагрева и делают рециркуляцию

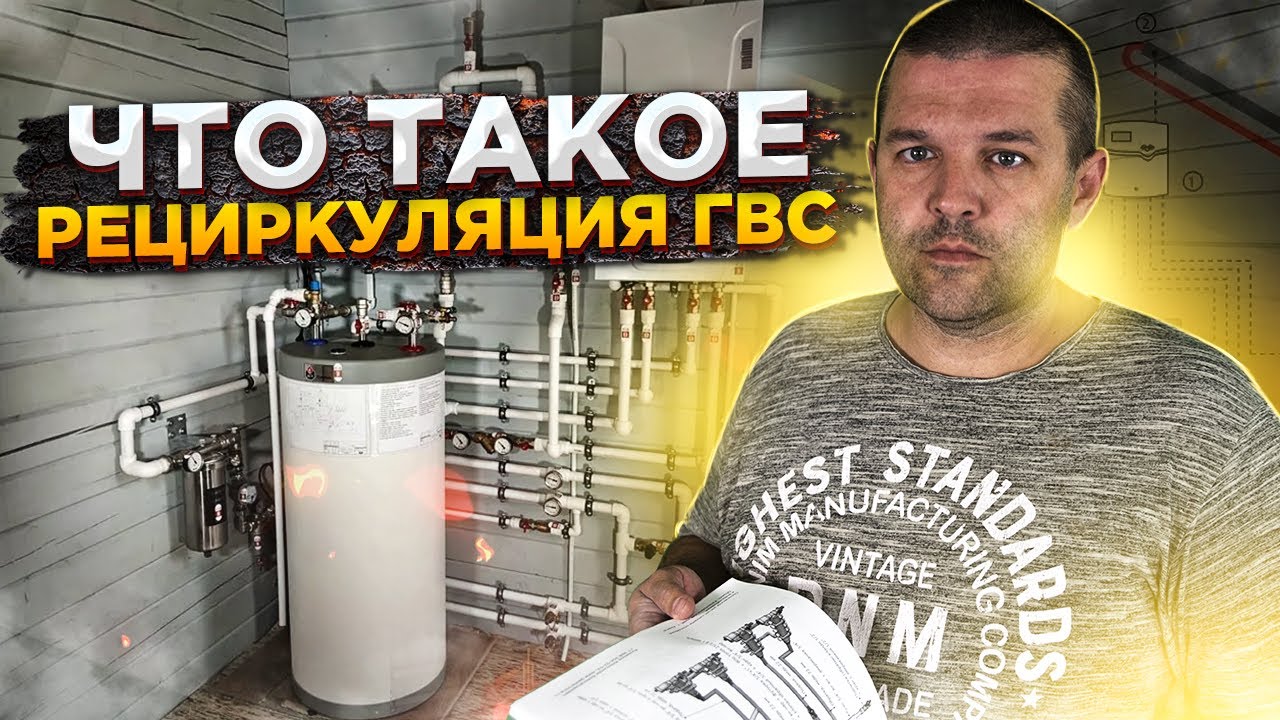

Что такое рециркуляция и зачем она нужна

С помощью бойлера косвенного нагрева несложно сделать рециркуляцию горячей воды. Это нужно там, где точки водоразбора находятся далеко от источника горячего водоснабжения.

Приведу простой пример: двухэтажный дом, котельная в подвале. Открываете кран с горячей водой в санузле на втором этаже и ждёте пару минут, когда появится горячая вода.

С реализованной системой рециркуляции ГВС, горячая вода из крана появится через несколько секунд после открытия. Это решение намного повысит комфорт. А также значительно снизит общий расход воды, что является экономией.

Посмотрите какие ошибки совершают люди, когда строят частный дом.

Схема подключения бойлера

А если у вас нет газа и смонтирован твердотопливный котёл, как тогда греть горячую воду? Тоже с помощью водонагревателя косвенного нагрева. В последнее время набирают популярность солнечные коллекторы и панели. Тут тоже применяется бойлер косвенного нагрева, только уже с двумя теплообменниками.

Один теплообменник присоединён к котлу, а второй теплообменник присоединён к гелиосистеме. Когда светит солнце, горячая вода в бойлере нагревается солнечной энергией. Когда солнца нет, горячую воду нагревает котёл.

Схема подключения котла и гелиосистемы
Схема подключения котла и гелиосистемы

Вы уже догадались, почему такое название — бойлер косвенного нагрева. Потому что нагрев воды в бойлере осуществляется косвенно, за счёт другого источника энергии. Например, котла, солнечного коллектора, теплового насоса и т.д.

Зачем накапливать горячую воду?

Главный из них — недостаточная тепловая мощность источника энергии. С этой проблемой сталкиваются не только владельцы гостиниц и гостевых домов, но и люди, в домах которых больше одного санузла.

Потребление горячей воды очень большое. Значит, котлы имеют недостаточную мощность в моменты пиковых нагрузок. Поэтому и используют бойлеры косвенного нагрева. Они при небольшой мощности котла успевают накопить достаточное количество горячей воды.
