Сбор дождевой воды с крыши и водопровод в частном доме

Водоснабжение

Заказчик начал строить 2 дома в горах. Для любой стройки нужна вода. Заказчик нанял бурильщиков, которые пробурили в разных местах на участке 3 скважины по 200 метров и они все оказались сухими.

частные дома с системой сбора дождевой воды
частные дома с системой сбора дождевой воды

Тогда он решил организовать сбор дождевой воды с крыш домов в ёмкости, и пользоваться ей, как технической водой. Дождевая вода будет поступать в душ, стиралку, посудомойку и т.д. Для приготовления пищи он планирует использовать бутилированную воду. В этой статье постараюсь подробно описать ход наших мыслей, и процесс строительства всей системы сбора дождевой воды.

Зачем собирать дождевую воду

Представьте себе, что вы купили участок, а там нет водопровода. Как я писал выше, на участке заказчика не получилось пробурить скважину. А без воды жить не получится.

Когда мы с заказчиком обсуждали варианты водоснабжения, то всё в итоге свелось к 3 вариантам водоснабжения:

  • пользоваться привозной водой;
  • каптировать ближайший родник;
  • собирать дождевую воду.

От варианта с привозной водой заказчик сразу отказался. Каптировать родник он не захотел, хотя я был сторонником этого варианта. Заказчик загорелся идеей сделать систему сбора дождевой воды с крыш дома, гаража и бани, хотя этот вариант был самым дорогим. Но, про стоимость я в конце статьи расскажу.

На сегодняшний день система прекрасно работает больше года. Дождевая вода поступает в водопровод двух домов, бани и гаража.

Полезные и негативные свойства дождя

Дождевая вода очень мягкая. В этой воде нет солей жёсткости, соответственно, нет накипи. Дождевой или талой водой хорошо поливать растения. Если использовать для полива жёсткую воду, то на поверхности листьев будут образовываться солевые корки.

Если купаться в дождевой воде, то будет казаться, что вода слегка мыльная. Я однажды водоочистку неправильно настроил, и в душ пошла очень мягкая вода. Когда искупался, кажется, что ты мыльный. Вытираешься полотенцем, а ощущение мыла на коже не пропадает.

Главный недостаток дождевой воды в том, что непонятно какого она качества. Сегодняшний дождь сформировался в горах из морского воздуха, а послезавтрашняя туча будет формироваться на равнине, среди выбросов химических заводов и других производств. Никто не знает, какого качества будет эта вода.

Непонятно под какие параметры воды систему фильтрации или водоподготовки выбирать.

Можно ли пить дождевую воду?

Своими глазами видел, что люди пьют дождевую воду. По-моему, это глупый поступок.

Всем рекомендую сначала сдать воду на анализ, а потом решать, пить её или нет.

В большинстве случаев, вода даже из хороших скважин не питьевого качества.

Вы себе представьте: капли дождя попадают на идеальную чистую крышу, протекают по чистым трубам и попадают в ёмкости хранения. Ведь на крышу птицы не гадят, а в трубы не попадают жучки-паучки, верно? Вот как такую воду пить без тщательной фильтрации?

Кроме этого, ещё с советских времён поля удобряют всякими нитратами и химикатами. Часть уходит в землю, часть растворяется в воде, потом испаряется и выпадает с каплями дождя. Поэтому в дождевой воде может быть половина таблицы Менделеева. Такую воду пить, только здоровью вредить.

Система сбора дождевой воды с крыши

Отсюда начнётся техническая часть системы, которую мы построили. Первым делом заказчик начал искать резервуары для хранения воды.

Резервуары для сбора воды

Они бывают наземный и подземные. Если резервуар стоит на улице, то зимой вода в нём замёрзнет. Поэтому для наземных резервуаров нужно строить отапливаемый ангар, либо делать постоянную циркуляцию воды. Но, это поможет, только если морозы слабые.

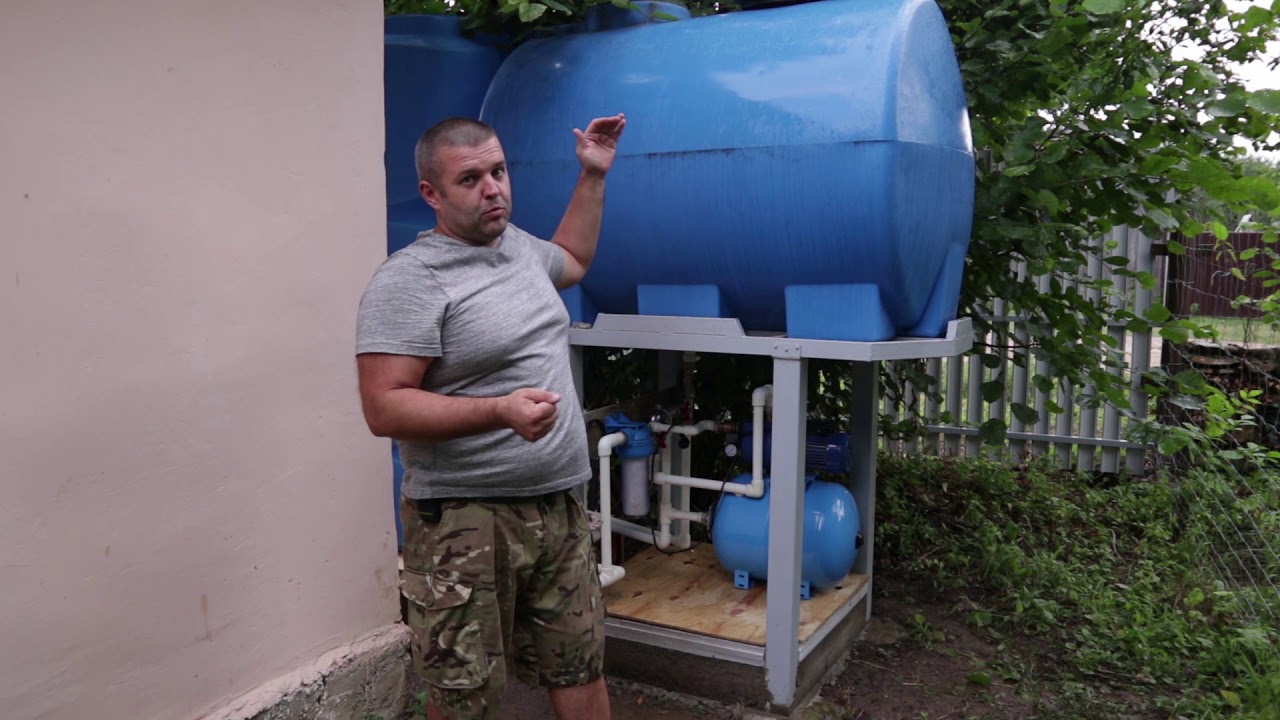

Это видео мы снимали на другом объекте, где заказчик решил собирать воду с крыши на даче и поставил наружные ёмкости, а потом их утеплял.

Заказчик решил, что будет устанавливать подземные ёмкости. Их закопал и не боишься, что вода замёрзнет. Под землёй всегда плюсовая температура.

Ёмкости для сбора дождевой воды он заказал на каком-то заводе. Качеством он остался недоволен, поэтому рекламировать их не буду.

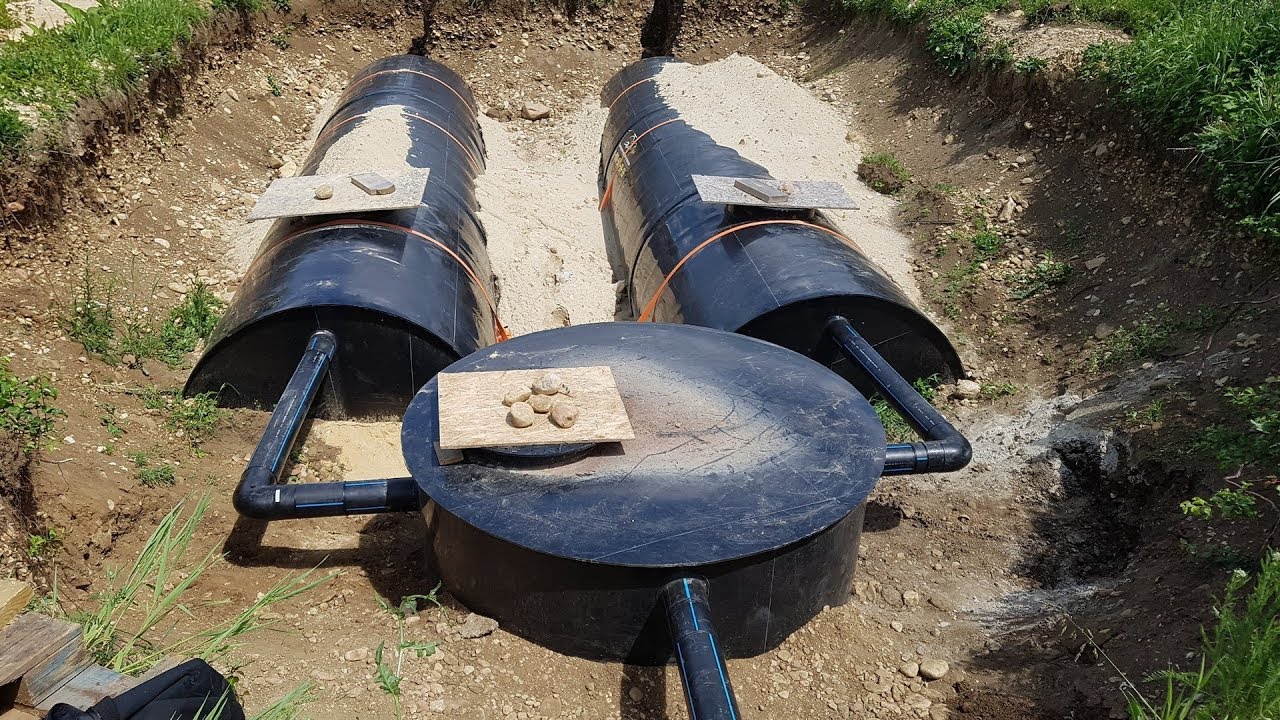

Подземные ёмкости были изготовлены из листового ПНД, толщиной около сантиметра. Всего установили 2 накопительные ёмкости по 30 тонн каждая и один резервуар на 5 тонн.

емкости для сбора дождевой воды
емкости для сбора дождевой воды

Заказчику дали рекомендацию засыпать эти бочки песком, смешанным с цементом. Чтобы ёмкости не схлопнулись, когда из них воду выкачают.

Он засыпал их обычным песком. Когда мой напарник полез вовнутрь, чтобы поставить обратные клапаны, то сфоткал, что рёбра жёсткости ёмкостей повело.

накопительная ёмкость изнутри
накопительная ёмкость изнутри

Говорит, что ему было страшно находиться внутри, а я вообще сразу побоялся лезть. Схлопнется бочка, и непонятно, когда тебя откопают. Даже гадать не хочу, выживешь к этому моменту или нет.

Водосточная система

На домах, гараже и бане сделали обычную водосточную систему. Вода собирается с крыши, попадает в трубу, которая выведена к цоколю дома.

Ливневая канализация

Отсюда начинается наша работа: поставить дождеприёмники и проложить ливневую канализацию до накопительных ёмкостей.

прокладка ливнёвки
прокладка ливнёвки

Трубопроводы

Трубопроводы для ливнёвки делали из труб ПНД. Использовали именно эти трубы, чтобы сваривать их стыковой сваркой. Тогда не будет стыков, через которые может попасть грязь в систему водоснабжения.

сварка труб для сбора дождевой воды
сварка труб для сбора дождевой воды

Долго провозились, чтобы смонтировать трубы ливнёвки с правильными уклонами. Труба ПНД гибкая, нужно было уложить её так, чтобы нигде вода не застаивалась и полностью стекала в накопительные резервуары.

монтаж системы сбора дождевой воды
монтаж системы сбора дождевой воды

Дождеприёмники

Покупали готовые дождеприёмники и после их установки замуровывали их в цементную тумбу. Затем к ним подводили водосточные трубы с крыши дома.

сбор дождевой воды с крыши частного дома
сбор дождевой воды с крыши частного дома

Если проследить за каплей дождя, то она попадает на крышу, затем через водосточную трубу в ливнёвку, а из неё в накопительный пяти кубовый отстойник. А уже из него, текла в одну из тридцати кубовых ёмкостей.

Подбор насоса

К 30-тонным ёмкостям для сбора дождевой воды мы приварили 50 мм трубы и завели их котельную одного из частных домов. Затем сварили коллектор и поставили 2 насосные станции повышенного давления E.SYBOX от компании DAB Pumps.

насосные станции повышения давления DAB
насосные станции повышения давления DAB

Эти насосы должны качать воду в водопровод, который расходится по всему участку и снабжает водой баню, 2 дома и мастерскую и гараж. После насосов ещё нужно было поставить систему водоочистки, которую выбрал и купил заказчик самостоятельно. Она, якобы должна добавлять в воду озон, который будет очищать воду.

водоочистка озонатор
водоочистка озонатор

На мой взгляд, что это какая-то шляпа, а не водоочистка, но об этом я в другой статье расскажу.

Единственное, в чём мы сомневались, это то, как насосные станции будут всасывать воду из бочек. Насосные станции повышения давления установлены в котельной, на высоте 30 см от уровня земли. Трубы забора воды из ёмкостей находятся на глубине 2,5 метра. То есть перепад высот 2,8 метра.

В характеристиках насосных станций DAB указано, что максимальная глубина всасывания — 8 м. Но у нас от ёмкостей до места установки насосов по горизонтали около 30 метров. И у нас были огромные сомнения, смогут ли насосные станции всосать воду на таком расстоянии.

Тогда я серьёзно задумался о качестве образования в России. В СССР наверняка я бы смог найти инженеров, кто бы смог это рассчитать. А в нынешнее время мне никого не удалось найти, хотя я обзванивал все большие компании, в которых теоретически могли работать такие инженеры и проектировщики. Среди производителей насосного оборудования тоже таких людей не нашёл.

Но оборудование уже куплено, поэтому собрали всё в кучу, я залил водой всасывающие магистрали и запустил насосные станции ESYBOX.

Ошибки монтажа

Всё заработало и когда я начал радоваться, насосы отключились по ошибке: сухой ход. То есть из всасывающей магистрали засасывает воздух и когда он попадает в насос, тот отключается.

насосы и водопровод в частном доме
насосы и водопровод в частном доме

Ещё одна проблема была в том, что частные дома были нежилые и водой практически не пользовались. Когда насосы часто работают, тогда они выталкивают воздух в водопровод. Но если насосы отключены хотя бы пару часов, то при запуске схватывают воздух и вырубаются по ошибке.

Реле времени

Я не придумал ничего лучше, как купить реле времени и настроить включение и работу поверхностных насосов каждый час по 20 минут. В эту треть часа должен открыться клапан и насосы будут прокачивать воду через водоочистку — озонатор, после которого вода будет попадать обратно в ёмкости для сбора дождевой воды.

В таком режиме всё работало практически нормально, но раз в неделю насосные станции всё равно уходили в ошибку по сухому ходу. Долить воду во всасывающую магистраль, где отрицательное давление — целый квест. Если просто откроешь кран, через который можно долить воду, то туда засосёт воздух.

насосные станции DAB esybox
насосные станции DAB esybox

Этот объект находится в 150 км от моего дома, и каждый раз, когда мы приезжали туда для выполнения других работ, я несколько часов возился с насосами: настраивал их на работу в разных режимах, перекрывал одну из всасывающих магистралей, короче пытался сделать так, чтобы они работали в нормальном режиме.

Самое стрёмное, что это было растянуто во времени. Я сделал одну настройку — насосы работают хорошо, а через 4 дня уходят в ошибку. Сделал другую настройку — насосы работают 9 дней, а потом отключаются по ошибке.

Тренировался я так, наверное, полгода.

Как сделать, чтобы всё работало нормально, я не понимал, поэтому просто пробовал разные способы. Но я понимал, что когда заказчик и его семья начнёт в домах жить, то это будет доставлять ему кучу проблем, и он будет всё это высказывать мне.

В какой-то момент мне пришла в голову мысль, что нужно насосные станции поднять на такую высоту, чтобы на всасывающем трубопроводе не осталось ни одного участка, где он направляется вниз. По идее, тогда воздух не будет тормозить, а будет сразу проскакивать через крыльчатку насосов во внутренний напорный водопровод. У заказчика нашли стол, на него поставили насосные станции и перепаяли коллекторы.

Схема сработала: насосы после этого в ошибку не уходят и работают в правильном режиме. Сбор воды с крыши частного дома работает по такой схеме: вода стекает по ливнёвке в ёмкости, а из них насосы закачивают воду в водопровод. На момент написания статьи эта система проработала чуть больше года. Заказчика она устраивает.

Сколько дождевой воды можно собрать за сезон

Там, где заказчик построил дома, летом редко идут дожди. Зато их много весной и осенью. В первую же весну все бочки, а это 65 кубов, заполнились. За лето их потратить не удалось. Но если бы у заказчика была только одна 30 кубовая ёмкость, то ему бы воды не хватило.

Мы считали так: на 1 м² выпадает около 30 см осадков за тёплый период. Общая площадь крыш 298 м². Получается, что за тёплое время года с крыш стечёт около 90 м³ дождевой воды. Если расходовать один кубометр в сутки, то запаса воды хватит на 2 месяца.

Когда я жил в квартире, то у нас расход был около 15 кубов месяц. Так что для двух домов 30 кубов должно было хватать по расчётам. Что, впрочем, потом подтвердилось на практике.

Лучшее решение для сбора воды

Это мы реализовали использование дождевой воды в загородном доме. Но это дорогой вариант. Намного проще и дешевле, использовать для транспортировки воды канализационные трубы, а вместо накопительной ёмкости выкопать колодец и заполнить его бетонными кольцами.

Посмотрите видео, как организовать сбор дождевой воды для бытовых нужд.

Стоимость

Вся система, которую я описал в статье, стоила заказчику около 2 миллионов рублей. Большую часть стоили накопительные ёмкости и их доставка. Остальное ушло на трубы и водосборники, работу экскаватора и монтажников.

Выводы и видео

Эту систему заказчик делал от безысходности. Вышло достаточно дорого.

Примерно в пять раз дешевле было каптировать родник, который находится от него в трёхстах метрах, проложить водопровод и поставить небольшой накопительный резервуар.

И чистая вода всегда была бы и она намного свежее, чем вода, которая месяц в ёмкости хранится.

Кстати, я думал, что вода в резервуарах будет протухать довольно быстро. На практике вода хранилась больше двух месяцев и не появилось запахов или чего-то ещё.

Если остались вопросы, спрашивайте в комментариях.

Евгений Гулов

Автор блога, специалист по монтажу систем отопления, водоснабжения и канализации.
